precízne obrábanie kovov
|
 Precízne sústružené súčiastky
SPOJOVACIE SÚČIASTKY NA OBJEDNÁVKU
Vyrábame precízne spojovacie súčiastky rôzneho druhu pre všetky odvetvia priemyslu na základe dodaného technického výkresu.
Ponúkame riešenia z ocele:
- automatovej,
- nehrdzavejúcej,
- kyselinovzdornej,
- ocele ETG a iných,
ako aj zo zliatin hliníka a medi.
Zaručujeme vysokú kvalitu a precíznosť vykonania.
Príklady riešení (ak chceš zväčšiť klikni na miniatúru):
TRHACIE MATICE PRE RÔZNE ZAŤAŽENIA
Vyrábame trhacie matice, slúžiace okrem iného na pripevňovanie súčiastok za účelom zabezpečenia proti krádeži.
Vyhotovenie z nehrdzavejúcej ocele zabezpečuje ich životnosť a odolnosť proti vonkajším podmienkam.
Typové riešenia z materiálu 1,4305 (X8CrNi18-9):
- 6kt 13x12 M8 trhací moment 12-14 Nm
- 6kt 10x11 M6 trhací moment 10-12 Nm
Príklady riešení (ak chceš zväčšiť klikni na miniatúru):

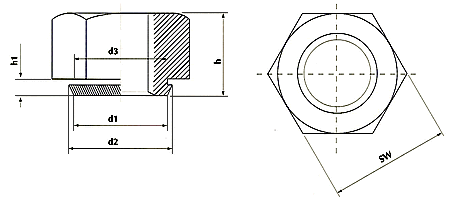

ZALISOVACIE MATICE S PRÍRUBOU
Máme široký sortiment upevňovacích zalisovacích matíc vyrobených z automatovej a nehrdzavejúcej ocele používaných okrem iného v automobilovom priemysle ale aj vo viacerých iných odvetviach
Príklady riešení (ak chceš zväčšiť klikni na miniatúru):
| veľkosť |
hrúbka
plechu |
SW |
priemer
otvoru
v plechu
H11 Ø |
d1
Ø |
d2
Ø |
výška
príruby
h1 |
výška
matice
h |
| M2 |
1 |
5,5 |
4,5 |
4,5 |
4,7 |
0,9 |
3 |
| M2,3 |
1 |
5,5 |
4,5 |
4,5 |
4,7 |
0,9 |
3 |
| M2,5 |
1 |
5,5 |
4,5 |
4,5 |
4,7 |
0,9 |
3 |
| M2,6 |
1 |
5,5 |
4,5 |
4,5 |
4,7 |
0,9 |
3 |
| M3 |
1 |
5,5 |
4,5 |
4,5 |
4,7 |
0,9 |
3 |
| M4 |
1 |
7 |
5,5 |
5,5 |
5,7 |
0,9 |
3,2 |
| M5 |
1 |
8 |
6,5 |
6,,5 |
6,75 |
0,9 |
4 |
| M6 |
1 |
10 |
8 |
8 |
8,3 |
0,9 |
5 |
| M8 |
2 |
13 |
10 |
10 |
10,3 |
1,9 |
6,5 |
| M10 |
2 |
15 |
12,5 |
12,5 |
12,85 |
1,9 |
8 |
| M12 |
3 |
17 |
14,5 |
14,5 |
14,85 |
2,9 |
10 |
| M16 |
3 |
22 |
18,5 |
18,5 |
18,85 |
2,4 |
13 |
| M20 |
4 |
27 |
23 |
23 |
23,4 |
3,9 |
16 |
| rozmery v mm |
tolerancia:
DIN 7168m
DIN
ISO 2168m |
yhotovenie z automatovej ocele:
- 1,0718 - 11SMnPb30
- 1,0715 - 11SMn30
Vyhotovenie z nehrdzavejúcej ocele:
- 1,4305 - X8CrNi18-09
- 1,4301 - X5CrNi 18-10
|
